Glavni parametri sklopnih prekidača s livenim kućištem

(1) Nazivni napon: Nazivni napon na natpisnoj pločici prekidača odnosi se na nazivni napon glavnih kontakata prekidača, što je vrijednost napona koja osigurava dugo-normalan rad kontakata kontaktora.

(2) Nazivna struja: Nazivna struja na nazivnoj pločici kontaktora odnosi se na nazivnu struju glavnih kontakata prekidača strujnog kruga, što je trenutna vrijednost koja osigurava dugo-normalan rad kontakata kontaktora.

(3) Struja okidanja: Struja okidanja je vrijednost postavke struje koja uzrokuje rad prekostrujne okidačke jedinice. Kada je krug kratko-spojen ili je opterećenje jako preopterećeno, a struja opterećenja je veća od struje okidanja, glavni kontakti prekidača će se odvojiti.

(4) Vremenska krivulja struje-zaštite od preopterećenja: Vremenska krivulja struje-zaštite od preopterećenja inverzna je vremenska karakteristična krivulja. Što je veća struja preopterećenja, to je kraće vrijeme rada toplinske okidačke jedinice.

(5) Nazivni napon zavojnice podnaponske okidačke jedinice: Nazivni napon zavojnice podnaponske okidačke jedinice mora biti jednak nazivnom naponu voda.

(6) Nazivni napon zavojnice okidača: Nazivni napon zavojnice okidača mora biti jednak upravljačkom naponu napajanja.

(7) Nazivna najveća prekidna sposobnost kratkog -spoja Icu
Postoje dva pokazatelja za prekidnu sposobnost prekidača: nazivna krajnja prekidna sposobnost kratkog-spoja Icu i nazivna radna prekidna sposobnost kratkog -spoja Ics.

Nazivna krajnja prekidna sposobnost kratkog-spoja Icu je granični parametar prekidne sposobnosti prekidača. Nakon prekida nekoliko kvarova kratkog -spoja, prekidna sposobnost prekidača će se smanjiti.

Nazivna radna prekidna sposobnost kratkog-spoja Ics je indikator prekidanja prekidača, što znači da nakon prekida nekoliko kvarova kratkog-spoja još uvijek može jamčiti normalan rad.

Za sklopke s lijevanim kućištem, Ics se smatra kvalificiranim sve dok je veći od 25% Icu. Većina prekidača na tržištu ima Ic između 50% i 75% Icu.

(8) Strujna-ograničavajuća prekidna sposobnost
Strujna-ograničavajuća prekidna sposobnost odnosi se na sposobnost prekidača da ograniči struju kvara kada dođe do kratkog spoja. Kada dođe do kratkog spoja, kontakti prekidača se brzo otvaraju, stvarajući električni luk. Ovo je ekvivalentno uvođenju brzo rastućeg otpora luka u seriju sa krugom, čime se ograničava porast struje kvara. Time se smanjuju štetni učinci elektromagnetskih, elektrodinamičkih i toplinskih učinaka struje kratkog-spoja na prekidač i električnu opremu, produžujući životni vijek prekidača. Što je kraće vrijeme prekidanja prekidača, to je bolji učinak ograničenja struje, a Ics je bliži Icu.

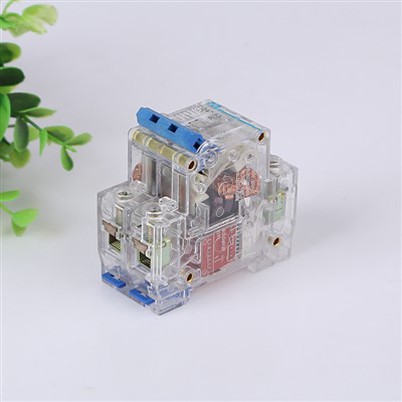

⑼ Karakteristike okidanja minijaturnih prekidača

Karakteristike okidanja prekidača podijeljene su u nekoliko tipova, kao što su A, B, C, D i K, a njihova odgovarajuća značenja su sljedeća: Karakteristike okidanja tipa A-: struja okidanja je (2~3)In, što je prikladno za zaštitu elektroničkih krugova poluvodiča, mjernih krugova s ​​transformatorima male snage ili sustava s dugim krugovima i malim strujama kratkog-spoja; Karakteristike okidanja tipa B-: struja okidanja je (3~5)In, što je prikladno za stambene sustave distribucije električne energije, zaštitu kućanskih aparata i zaštitu osobne sigurnosti; Karakteristike okidanja tipa C-: struja okidanja je (5~10)In, što je prikladno za zaštitu vodova za distribuciju električne energije i rasvjetnih krugova te strujnih krugova motora s visokom priključnom strujom; Karakteristike okidanja tipa D-: struja okidanja je (10~20)In, što je prikladno za zaštitu opreme s visokom udarnom strujom, kao što su transformatori i solenoidni ventili; Karakteristike okidanja tipa K-: ima 1,2 puta veću termalnu struju okidanja i 8~14 puta veći raspon magnetskog okidanja, što je prikladno za zaštitu opreme strujnog kruga motora i ima visoku otpornost na udarnu struju [3].
